¿Cómo diseñar estructuras revestidas de cerámica para tuberías de inyección de carbón PCI de alto horno?

Los sistemas de inyección de carbón pulverizado (PCI) de alto horno exigen un transporte de material constante y sin problemas para los flujos de trabajo normales de fundición. Dentro de la tubería, finas partículas de carbón viajan a altas velocidades de flujo y siguen golpeando la pared interior durante largas horas de funcionamiento. Aunque el carbón pulverizado se siente blando en comparación con el mineral duro, la transferencia neumática prolongada desgastará gradualmente los componentes de la tubería. Las curvas de tuberías donde los cambios de dirección del flujo sufren los mayores daños.

Los operadores de plantas se topan frecuentemente con estos prácticos dolores de cabeza:

· Erosión severa del material en las secciones del codo

· Adelgazamiento progresivo de las paredes en segmentos de tubería locales

· Fugas inesperadas en las tuberías que provocan un tiempo de inactividad no planificado

· Reemplazo frecuente de piezas para secciones de tubería muy desgastadas

Para abordar estos puntos débiles, el revestimiento cerámico resistente al desgaste se ha convertido en una opción de protección convencional para las zonas de alto desgaste dentro de las tuberías PCI. Sin embargo, simplemente colocar baldosas de cerámica en el interior de las tuberías no garantizará la vida útil esperada. Los ingenieros deben adaptar los diseños de los revestimientos basándose en patrones de desgaste del mundo real a lo largo de todo el circuito de transporte.

¿Qué factores desencadenantes se desgastan en las tuberías PCI de alto horno?

Los daños en las tuberías rara vez se deben al propio flujo de aire. La verdadera fuerza impulsora reside en las partículas sólidas de carbón transportadas por la corriente de aire. Mientras se ejecuta a altas velocidades de transporte:

· Las partículas sólidas golpean repetidamente contra las superficies internas de la tubería.

· Los finos granos de carbón generan abrasión por deslizamiento persistente.

· La redirección del flujo crea puntos de erosión concentrada.

El grado de desgaste está controlado por múltiples variables de campo: tamaño de las partículas de carbón, velocidad real de transporte, presión de trabajo del sistema, estabilidad del flujo y disposición geométrica de la tubería. Dado que las condiciones de trabajo difieren de un segmento de tubería a otro, una solución de revestimiento única para todos no puede funcionar bien en toda la red PCI.

Zonas de alto desgaste dignas de mención en tuberías de inyección de carbón

El daño por desgaste no se extiende uniformemente a lo largo de toda la tubería; se concentra en varias posiciones típicas.

1. Codos y curvas de tuberías

Las unidades de codo se destacan como el lugar de falla más frecuente. Cuando el carbón pulverizado cambia de dirección, las partículas siguen avanzando por inercia y chocan contra el arco exterior de las curvas. Este impacto concentrado hace que los codos se degraden mucho más rápido que los tramos de tubería rectos.

2. Reductores y juntas de transición de diámetro

El cambio repentino del tamaño de la tubería perturba el flujo de aire y reorganiza la distribución de partículas. Aquí se forma un flujo turbulento que provoca un lavado desigual del material. Sin una protección adecuada contra el desgaste, los reductores se convierten en eslabones débiles que necesitan inspección y mantenimiento regulares.

3. Entradas de alimentación y segmentos de tubería de alta velocidad

En los puntos de alimentación y en las secciones con mayor velocidad de flujo, la frecuencia de colisión de partículas aumenta considerablemente. Estas ubicaciones deben recibir especial atención durante la planificación de la protección contra el desgaste.

Diseño práctico de estructura revestida de cerámica para diferentes secciones de tubería

Los compradores de plantas y los ingenieros de proyectos deberían adaptar las formas del revestimiento a las condiciones de trabajo locales en lugar de aplicar revestimientos idénticos en todas partes.

Segmentos de tubería recta

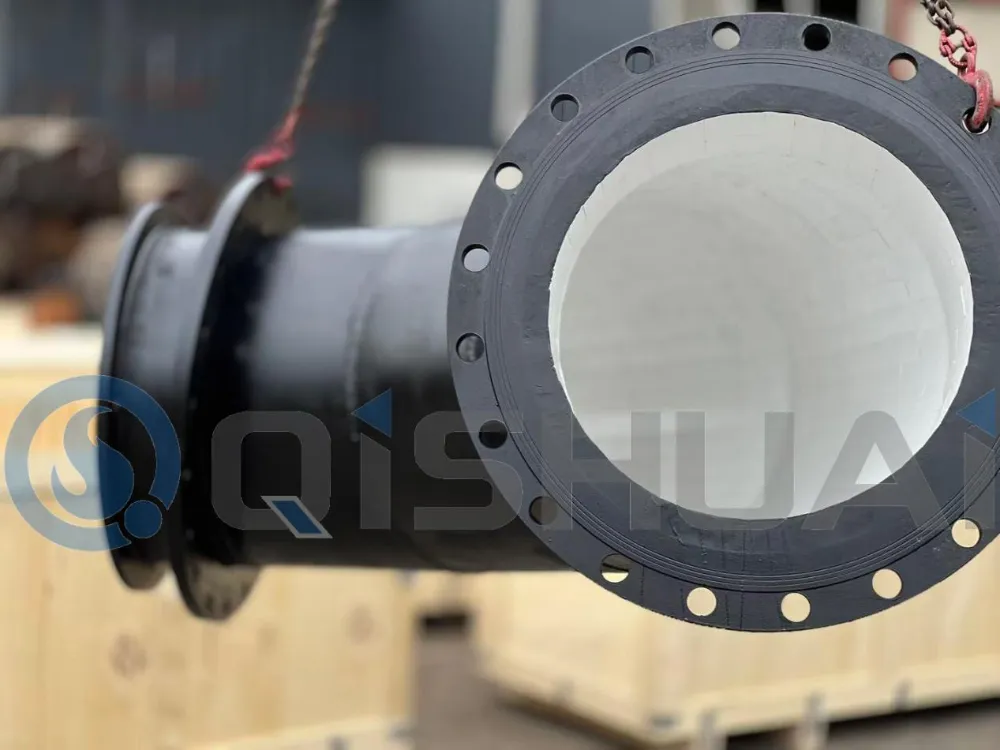

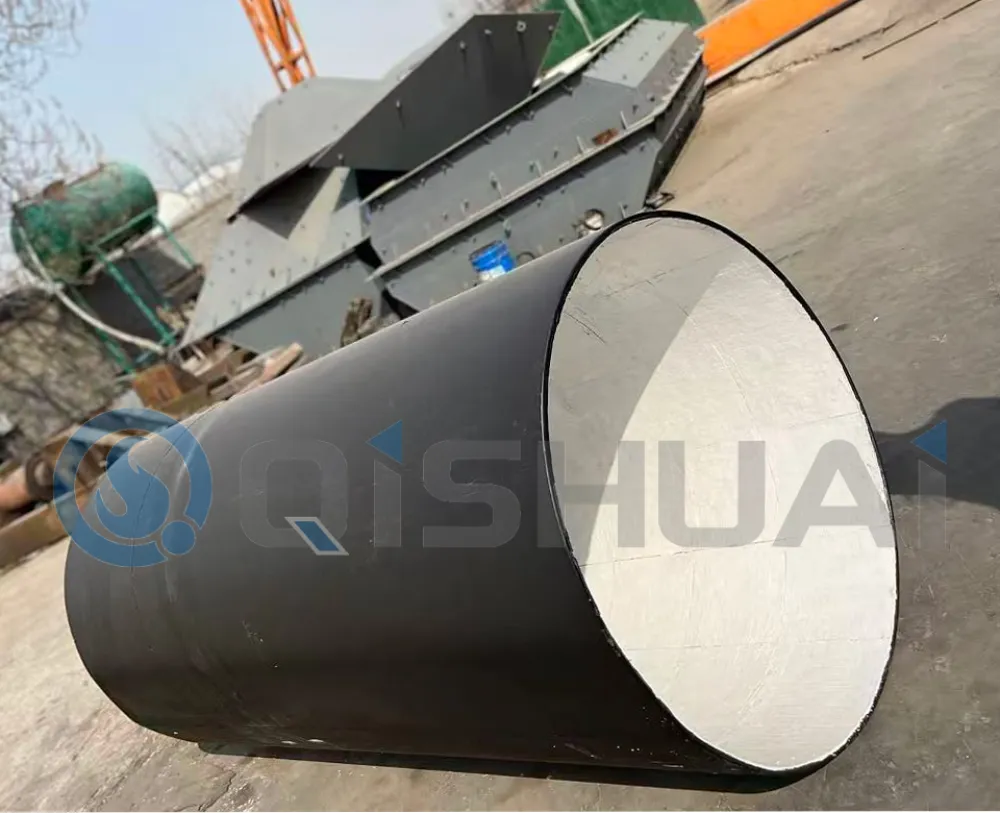

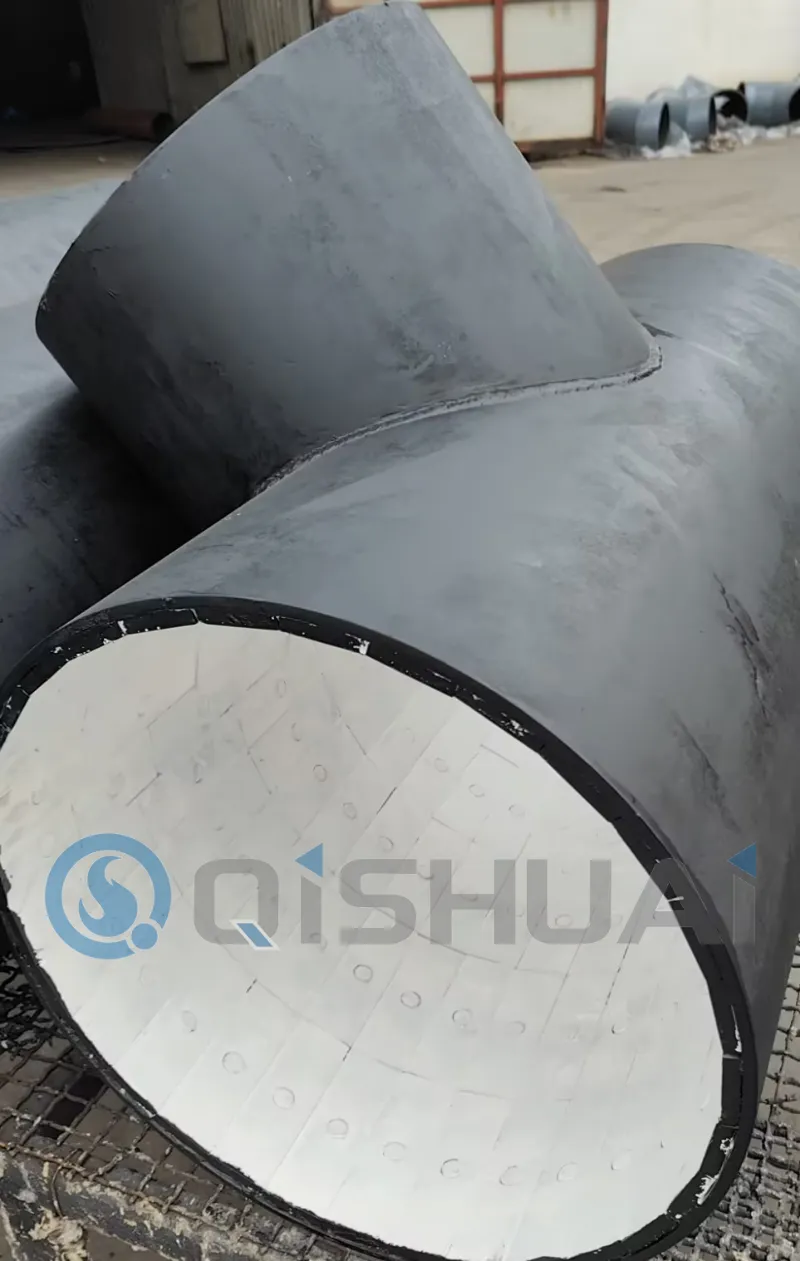

Los tramos rectos de tubería sufren en su mayoría una fricción de deslizamiento uniforme. Los manguitos cerámicos de alúmina integrados o las tuberías prefabricadas revestidas de cerámica son excelentes para estas secciones. Esta configuración ofrece una superficie interior continua y resistente al desgaste, preserva el flujo suave del material y ralentiza la abrasión de las paredes para el transporte de polvo a largo plazo. Shandong Qishuai Wear Resistance Equipment Co., Ltd. suministra juegos completos de series de tubos compuestos que cubren tramos rectos, curvas y piezas de transición para modernizaciones de sistemas PCI y proyectos de nueva construcción.

Secciones de codo y curvatura

Los codos soportan cargas combinadas de impacto y fricción más fuertes que las tuberías rectas, por lo que el refuerzo es esencial. Las opciones probadas en sitio incluyen manguitos cerámicos de tipo dividido, codos prefabricados revestidos de cerámica y zonas de desgaste cerámicas engrosadas localmente. Para sitios de operación con impacto de partículas extra pesadas, se pueden seleccionar productos de la serie de compuestos cerámicos de caucho para absorber los golpes y reducir el riesgo de astillas de cerámica. Nuestra cartera de productos también incluye la serie de soldadura superpuesta de carburo de cromo para soluciones alternativas de protección contra el desgaste en escenarios de trabajo especiales, mientras que la serie cerámica de carburo de silicio se puede considerar para servicios combinados de corrosión y abrasión extremas como una opción de material alternativo.

Segmentos reductores y de transición

Además de resistir el desgaste, los reductores deben mantener una transición constante del material. Al diseñar un revestimiento cerámico para estas piezas, mantenga suaves las transiciones de los contornos internos, evite la mutación abrupta de la trayectoria del flujo y reduzca los remolinos turbulentos. Los componentes cerámicos segmentados ensamblados se adaptan mejor a la geometría reductora compleja que los revestimientos monolíticos en la mayoría de los casos.

Cómo elegir el grado cerámico adecuado para el servicio de tuberías PCI

La selección del material depende de la intensidad del desgaste en el sitio y de los ciclos de operación esperados.

Revestimiento cerámico de 92% alúmina.Es apto para transferencia de carbón pulverizado a nivel general con abrasión moderada. Equilibra una resistencia al desgaste decente y un presupuesto de proyecto para las condiciones de trabajo comunes de PCI.

Revestimiento cerámico de 95% alúmina.es apto para una producción ininterrumpida a largo plazo con mayores requisitos de desgaste. Presenta una mayor densidad de material, mejor rendimiento antiabrasión y ciclos de servicio extendidos, ampliamente adoptados en muchos proyectos de inyección de carbón en altos hornos de gran capacidad.

Estructura compuesta de caucho-cerámica. Recomendado para circunstancias con impacto de partículas fuertes, alta velocidad de flujo y cargas de impacto mecánico. La capa de caucho de respaldo disipa la fuerza del impacto y reduce el riesgo de fragmentos cerámicos.

Optimizaciones de tuberías auxiliares para ralentizar la degradación de los componentes

El revestimiento cerámico sirve como una medida clave y no como la solución completa. La disposición general de las tuberías también influye en la vida útil real.

Administre la velocidad de transporte de manera razonable. Una mayor velocidad de flujo amplifica la energía del impacto de las partículas. El ajuste del sistema debería garantizar un suministro estable de carbón sin alcanzar velocidades innecesariamente altas.

Adopte una disposición de codo de radio grande. Un gran radio de curvatura facilita el impacto de partículas afiladas, suprime la turbulencia y mitiga la socavación local concentrada.

Minimizar las perturbaciones innecesarias del flujo. Trate de evitar cambios bruscos de diámetro, curvas cerradas de radio corto y uniones de tuberías mal alineadas para que la carga de desgaste se distribuya de manera más uniforme.

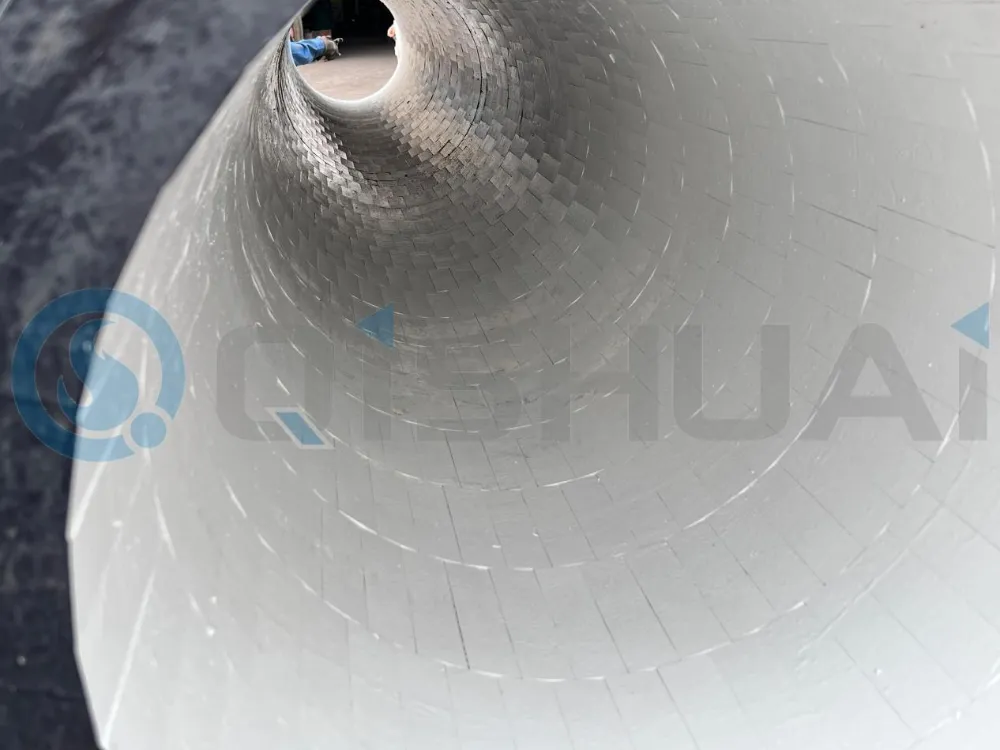

Estandarizar los procedimientos de instalación en sitio. Incluso los componentes cerámicos de primera calidad fallarán prematuramente si la calidad del ajuste es deficiente. El tratamiento de la superficie del sustrato de acero, la aplicación de adhesivos, la alineación de las baldosas cerámicas y el control de los espacios en las juntas son muy importantes. Una superficie interior lisa ayuda a prevenir la abrasión secundaria provocada por turbulencias adicionales.

¿El revestimiento cerámico detendrá por completo el desgaste de las tuberías PCI?

El revestimiento cerámico ralentiza en gran medida la degradación de las tuberías, pero no puede eliminar el desgaste por completo. El desempeño del servicio en el mundo real está sujeto a las características del material del carbón, los parámetros reales de transporte, el diseño de la tubería y la calidad de ejecución de la instalación en el campo. El valor fundamental del revestimiento cerámico radica en prolongar los intervalos de mantenimiento y reducir la frecuencia de reemplazo de componentes para los circuitos PCI de altos hornos.

Pensamientos finales

El diseño racional de estructuras revestidas de cerámica para tuberías de inyección de carbón de altos hornos comienza con la identificación de dónde y cómo se produce el desgaste. Las secciones de tubería recta se basan en manguitos cerámicos de alúmina continuos; los codos requieren protección antiimpacto reforzada; Los reductores de transición necesitan estructuras de revestimiento que mantengan una transición estable del material.

Los ingenieros de adquisiciones pueden evaluar soluciones cerámicas a base de alúmina junto con opciones alternativas, incluida la serie de soldadura de superposición de carburo de cromo, la serie de compuestos cerámicos de caucho y la serie de tuberías compuestas según los parámetros del sitio. Combinar el hardware de revestimiento adecuado con un diseño de tubería optimizado permite que las instalaciones de PCI logren una vida útil más larga de los componentes, menos interrupciones en la producción y un funcionamiento más estable del alto horno.

En lugar de simplemente especificar baldosas cerámicas más gruesas, tiene más sentido personalizar los esquemas de revestimiento en función de las condiciones reales de trabajo en el transporte de carbón. Si está buscando componentes de tuberías resistentes al desgaste para la modernización de PCI de altos hornos o proyectos de nueva construcción, no dude en enviar un correo electrónico a nuestro equipo en Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Comparta las dimensiones de su tubería, los parámetros de calidad del carbón y las condiciones de operación, y elaboraremos sugerencias de productos específicos para su proyecto.
